Плоская кровля

Несущей частью плоской кровли является плита покрытия, выполненная из железобетона или профилированного металлического листа. Уклон кровли создается разными способами: с помощью железобетонных стяжек, засыпки керамзитом, конструктивно и т. п.Ко всем элементам конструкции предъявляются жесткие требования. На теплоизоляционный слой будут действовать различные нагрузки: ветровые, снеговые, эксплуатационные, монтажные и другие. Поэтому теплоизоляция должна иметь высокие физико-механические характеристики. Теплоизоляционный слой должен быть гидрофобизирован, так как нельзя полностью исключить возможности попадания влаги внутрь кровли.По функциональному назначению плоские кровли делятся на эксплуатируемые и не эксплуатируемые. Поверх утеплителя в эксплуатируемых кровлях укладывается бетонная стяжка.
Конструкция плоской кровли следующая (порядок перечисления изнутри наружу):
Плита покрытия (железобетонная или профлист)
Пароизоляция для плоской кровли ТехноНИКОЛЬ
Теплоизоляция ТЕХНОНИКОЛЬ (однослойное, или двухслойное решение)
Плиты ТЕХНОРУФ, ТЕХНОРУФ ДВУХСЛОЙНЫЙ, ТЕХНОРУФ Н, ТЕХНОРУФ В
Стяжка (если это необходимо)

Гидроизоляция (наплавляемая или с механическим креплением)
Для механического крепления теплоизоляционных плит к несущему основанию чаще всего используют специальные дюбели. Приклейка плит к железобетонному основанию допускается, если прочность клеевого соединения выше, чем прочность на отрыв слоев у теплоизоляционного материала.



Основные схемы устройства кровельного покрытия по профилированному стальному листу

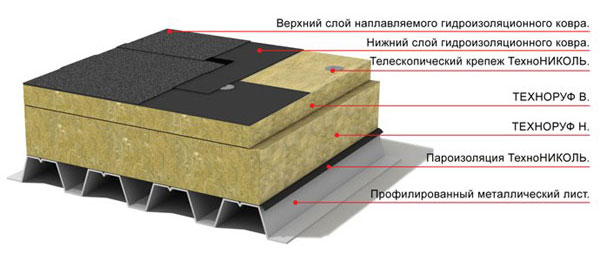

Двухслойное теплоизоляционное решение кровли с двухслойным наплавляемым гидроизоляционным ковром и механическим креплением




Несущий стальной профилированный настил;
Пароизоляция для плоской кровли ТехноНИКОЛЬ;
Теплоизоляционный слой из плит ТЕХНОРУФ Н;
Теплоизоляционный слой из плит ТЕХНОРУФ В. (Или заменяем на ТЕХНОРУФ ДВУХСЛОЙНЫЙ п. 3–4)
Механическое крепление (саморез);
Нижний слой наплавляемого гидроизоляционного ковра марок «УНИФЛЕКС» (ТУ 5774–001-17925162–99), «ТЕХНОЭЛАСТ» (ТУ 5774–003-00287852–99), «ТЕХНОЭЛАСТ-ТЕРМО» (ТУ 5774–040-17925162–2005), «БИПОЛЬ» (ТУ 5774–008-17925162–2002), «ЭКОФЛЕКС» (ТУ 5774–003-17925162–00) либо нижний механически фиксируемый слой «ТЕХНОЭЛАСТ-ФИКС» (ТУ 5774–003-00287852–99);
Верхний наплавляемый гидроизоляционный ковёр, марок перечисленных в п. 6. «ТЕХНОЭЛАСТ-ФИКС» применяется в комбинации с «Техноэласт ЭКП».

Однослойное решение из теплоизоляционных плит  с двухслойным наплавляемым гидроизоляционным ковром и механическим креплением

Несущий стальной профилированный настил;
Пароизоляция для плоской кровли ТехноНИКОЛЬ;
Теплоизоляционный слой из плит ТЕХНОРУФ 45, ТЕХНОРУФ ДВУХСЛОЙНЫЙ
Механическое крепление (саморез);
Нижний слой наплавляемого гидроизоляционного ковра марок «УНИФЛЕКС» (ТУ 5774–001-17925162–99), «ТЕХНОЭЛАСТ» (ТУ 5774–003-00287852–99), «ТЕХНОЭЛАСТ-ТЕРМО» (ТУ 5774–040-17925162–2005), «БИПОЛЬ» (ТУ 5774–008-17925162–2002), «ЭКОФЛЕКС» (ТУ 5774–003-17925162–00), Нижний механически фиксируемый слой «ТЕХНОЭЛАСТ-ФИКС» (ТУ 5774–003-00287852–99);
Верхний наплавляемый гидроизоляционный ковёр марок, перечисленных в п. 6. «ТЕХНОЭЛАСТ-ФИКС» применяется в комбинации с «Техноэласт ЭКП»

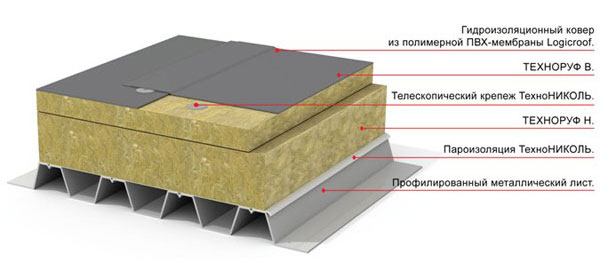

Двухслойное теплоизоляционное решение кровли с однослойным покрытием из полимерных мембран и механическим креплением




Несущий стальной профилированный настил;
Пароизоляция для плоской кровли ТехноНИКОЛЬ;
Теплоизоляционный слой из плит ТЕХНОРУФ Н;
Теплоизоляционный слой из плит ТЕХНОРУФ В;
Механическое крепление (фиксация гидроизоляционной мембраны);
Механическое крепление (фиксация теплоизоляции к основанию);
Слой насухо уложенного гидроизоляционного ковра из полимерных мембран ПВХ (ЭПДМ, ТПО) LOGICROOF P-MV или «ТЕХНОЭЛАСТ СОЛО» (ТУ 5774–003-00287852–99).

Основные схемы устройства кровельного покрытия по железобетонному основанию

Двухслойное теплоизоляционное решение кровли с двухслойным наплавляемым гидроизоляционным ковром и механическим креплением




Несущая железобетонная плита покрытия;
Пароизоляция для плоской кровли ТехноНИКОЛЬ;
Теплоизоляционный слой из плит ТЕХНОРУФ Н;
Теплоизоляционный слой из плит ТЕХНОРУФ В;
Механическое крепление (металлический дюбель);
Нижний слой наплавляемого гидроизоляционного ковра «ТЕХНОЭЛАСТ-ФИКС»;
Верхний наплавляемый гидроизоляционный ковёр «ТЕХНОЭЛАСТ ЭКП» по «ТЕХНОЭЛАСТУ.— ФИКС».

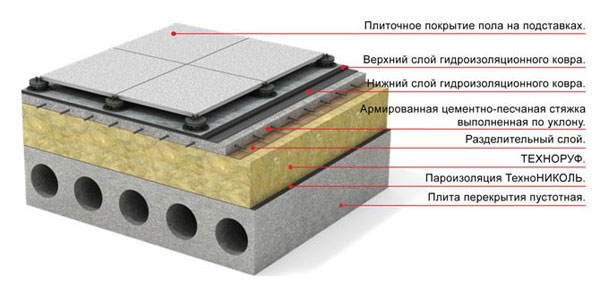

Однослойное теплоизоляционное решение кровли (эксплуатируемое покрытие)




Несущая железобетонная плита покрытия;
Приклейка горячим битумом, выполняющая роль пароизоляции или пароизоляция ТехноНИКОЛЬ для плоской кровли;
Теплоизоляционный слой из плит ТЕХНОРУФ 45, ТЕХНОРУФ ДВУХСЛОЙНЫЙ;
Наплавляемый гидроизоляционный ковёр;
Цементнопесчаная стяжка, армированная металлической сеткой;
Покрытие пола.

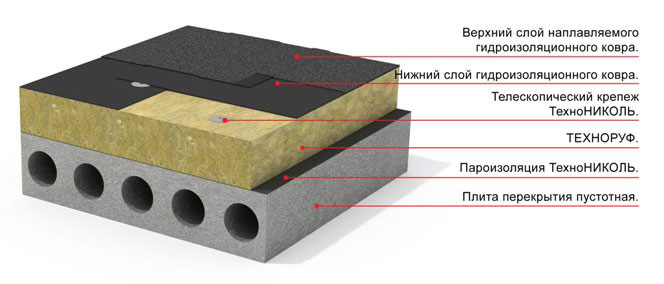

Однослойное теплоизоляционное решение кровли с двухслойным наплавляемым гидроизоляционным ковром и клеевым креплением




Несущая железобетонная плита покрытия;
Приклейка горячим битумом, выполняющая роль пароизоляции;
Теплоизоляционный слой из плит ТЕХНОРУФ 45, ТЕХНОРУФ ДВУХСЛОЙНЫЙ;
Нижний слой наплавляемого гидроизоляционного ковра марок «УНИФЛЕКС» (ТУ 5774–001-17925162–99), «ТЕХНОЭЛАСТ» (ТУ 5774–003-00287852–99), «ТЕХНОЭЛАСТ-ТЕРМО» (ТУ 5774–040-17925162–2005), «БИПОЛЬ» (ТУ 5774–008-17925162–2002), «ЭКОФЛЕКС» (ТУ 5774–003-17925162–00) или нижний механически фиксируемый слой «ТЕХНОЭЛАСТ-ФИКС» (ТУ 5774–003-00287852–99);
Верхний наплавляемый гидроизоляционный ковёр марок, указанных в п. 4. «ТЕХНОЭЛАСТ-ФИКС» применяется в комбинации с «Техноэласт ЭКП»

Однослойное теплоизоляционное решение кровли c устройством стяжки (эксплуатационная нагрузка до 3 кПа)




Несущая железобетонная плита покрытия;
Приклейка горячим битумом, выполняющая роль пароизоляции;
Теплоизоляционный слой из плит ТЕХНОРУФ 45, ТЕХНОРУФ ДВУХСЛОЙНЫЙ;
Наплавляемый гидроизоляционный ковёр;
ементнопесчанная стяжка, армированная металлической сеткой
